Köprü Güçlendirme Yöntemleri: Kapsamlı Bir Analiz
Köprü Güçlendirme
Dünya genelinde köprülerin büyük bir kısmı, artan trafik yükleri ve çevresel faktörler nedeniyle güçlendirmeye ihtiyaç duyuyor. Örneğin, ABD Ulusal Köprü Envanteri verilerine göre köprülerin %40’ından fazlası onarım veya yenilenme gerektiriyor. Benzer şekilde, birçok ülkede yaşlanan altyapı, mevcut köprülerin günümüz standartlarını karşılamasını zorlaştırıyor. Bu nedenle mühendisler, köprü güçlendirme çalışmalarını ekonomik ve sürdürülebilir bir çözüm olarak değerlendiriyor.
Bu rapor, CFRP (Karbon Fiber Takviyeli Polimer) ve diğer güçlendirme malzemelerini, mühendislik hesaplamalarını, dünya çapında kullanılan yönetmelikleri, gerçek dünya vaka çalışmalarını, maliyet analizlerini, sürdürülebilirliği ve gelecekteki köprü güçlendirme trendlerini kapsamlı şekilde ele alıyor.
Köprü Güçlendirme Malzemeleri
Karbon Fiber Takviyeli Polimer (CFRP)
Son yıllarda CFRP, yüksek mukavemeti, hafifliği ve korozyona karşı dayanıklı yapısıyla köprü güçlendirme uygulamalarında sıkça kullanılıyor. Mühendisler, CFRP şeritlerini veya plakalarını beton elemanların yüzeyine epoksi ile yapıştırarak çekme bölgesinde ek donatı oluşturuyor. Özellikle geleneksel çelik plakalı güçlendirme yöntemine kıyasla CFRP, hafifliği sayesinde yapıya ek yük bindirmiyor. Ayrıca korozyona dayanıklı olduğu için bakım maliyetlerini önemli ölçüde azaltıyor.
CFRP’nin sağladığı avantajlar şunlardır:
- Yüksek mukavemet/ağırlık oranı: Çeliğe kıyasla 5 ila 6 kat daha fazla dayanıklılık sunuyor.
- Korozyona karşı direnç: Paslanma veya kimyasal etkilerden zarar görmüyor.
- Esneklik ve kolay uygulanabilirlik: Farklı şekillerde üretilerek dar alanlarda bile rahatlıkla uygulanabiliyor.
Çelik Plakalar ve Profiller
Mühendisler, çelik levhaları betonarme kirişlerin veya kolonların güçlendirilmesi için yaygın olarak kullanıyor. Ancak çelik, ağır bir malzeme olduğu için yapıya ek yük bindiriyor. Bunun yanı sıra zamanla korozyona uğrayarak bakım maliyetlerini artırıyor. Ayrıca, montaj sürecinde yüksek iş gücü gerektiriyor ve nakliye maliyetleri yükseliyor.
Beton Ceket (Kesit Büyütme)
Güçlendirme uzmanları, kolon veya kirişlerin etrafına ek beton ve donatı ekleyerek kesitin boyutunu artırıyor. Bu yöntem, özellikle köprülerin taşıma kapasitesini yükseltmek için etkili bir çözüm sunuyor. Ancak ek ağırlık oluşturduğu için bazı projelerde tercih edilmeyebiliyor.
Hibrit ve Yeni Malzemeler
Son yıllarda cam elyaf (GFRP) veya bazalt elyaf takviyeli polimerler gibi alternatif malzemeler mühendisler tarafından değerlendiriliyor. Özellikle bazı projelerde CFRP ve çeliği birlikte kullanarak hibrit sistemler oluşturuluyor. Bununla birlikte, Ultra Yüksek Performanslı Beton (UHPC) gibi yeni nesil malzemeler köprülerin dayanıklılığını artırmak için uygulanıyor.
Köprü Güçlendirme Teknikleri
1. CFRP ile Köprü Güçlendirme
- Dıştan yapıştırma (EBR, Externally Bonded Reinforcement): Mühendisler, CFRP plakaları betonarme elemanlara epoksi ile yapıştırarak eğilme dayanımını artırıyor.
- Yüzeye yakın donatı (NSM, Near-Surface Mounted): CFRP çubuklarını veya şeritlerini beton yüzeyine açılan oluklara epoksi ile yapıştırarak dayanıklılığı yükseltiyor.
- Konfinman (Sargılama): Uzmanlar, köprü kolonlarını karbon fiber kumaş ile sararak süneklik ve eksenel yük taşıma kapasitesini yükseltiyor.
2. Çelik Köprü Güçlendirme
- Çelik levha yapıştırma: Mühendisler, kiriş altına çelik plakalar ekleyerek eğilme dayanımını artırıyor.
- Harici ard-germe: Kiriş veya tabliyeye dışarıdan gerilerek bağlanan çelik tendonlarla açıklıkları güçlendiriyor.
3. Kesit Büyütme (Beton Ceketleme)
- Kolon ve kirişlerin etrafına ek beton uygulanarak kesitin büyütülmesi sağlanıyor. Bu yöntem, taşıma kapasitesini artırırken ek ağırlık oluşturabiliyor.
Dünya Çapında Kullanılan Yönetmelikler ve Köprü Güçlendirme
Amerika Birleşik Devletleri (ACI 440.2R-17)
Mühendisler, ACI 440.2R-17’yi CFRP ile yapılan güçlendirme uygulamalarında rehber olarak kullanıyor. Özellikle eğilme ve kesme güçlendirmesi, kolon konfinmanı ve sargılama teknikleri hakkında detaylı bilgiler içeriyor.
Avrupa (Eurocode ve fib Model Code)
Eurocode doğrudan CFRP ile güçlendirme hakkında bir standart içermese de fib Model Code 2010, FRP ile yapılan güçlendirmeler için önemli öneriler sunuyor.
Çin (GB 50367 ve GB 50608)
Çin’de mühendisler, CFRP kullanımını yaygınlaştırıyor. Özellikle GB 50367-2013 ve GB 50608-2010 standartları, betonarme yapıların FRP ile güçlendirilmesine dair teknik detayları içeriyor.
Japonya (JSCE Standardı)
Japon mühendisler, 1995 Kobe depremi sonrası köprü kolonlarını FRP ile güçlendirerek sünekliklerini artırıyor. JSCE kılavuzları, CFRP laminat ve kumaşların kullanımıyla ilgili teknik detayları sağlıyor.
Gerçek Dünya Uygulamaları ve Vaka Çalışmaları
ABD – Missouri Köprüleri
Mühendisler, 1970’lerde inşa edilen üç karayolu köprüsünü CFRP kullanarak güçlendirdi. Özellikle yük testleri, köprülerin taşıma kapasitesinde belirgin bir artış sağlandığını gösterdi.
İsviçre – Ibach Köprüsü (1991)
Uzmanlar, 1991 yılında CFRP kullanılan ilk köprü güçlendirme projesini gerçekleştirdi. Böylece CFRP şeritleri sayesinde taşıma kapasitesi artırıldı ve yapının ömrü uzadı.

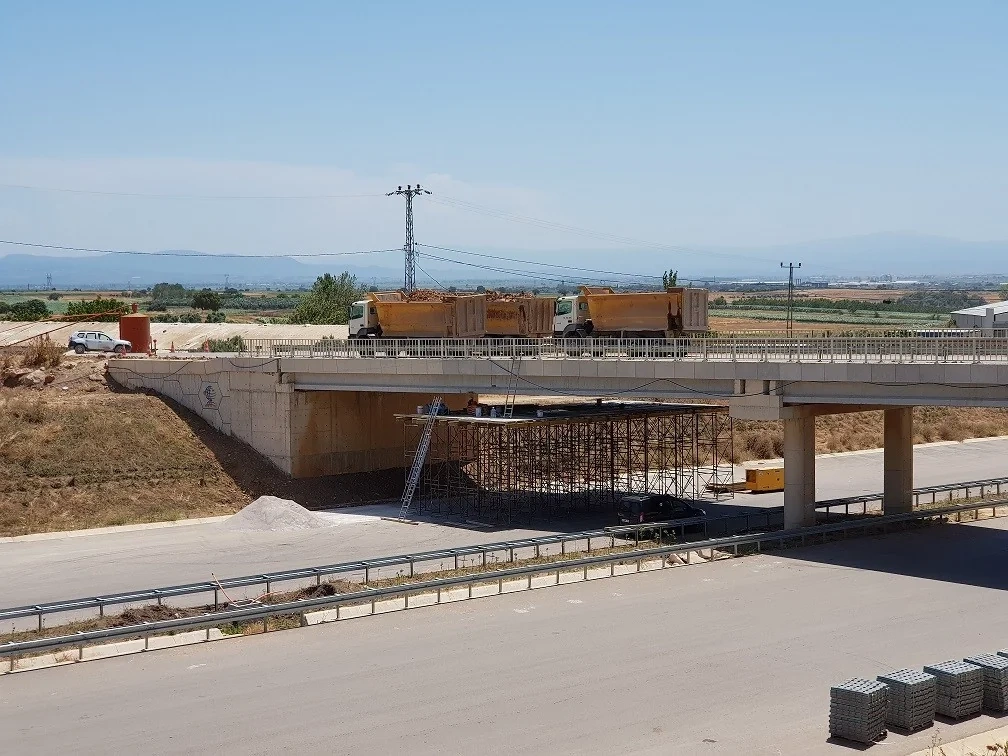

Türkiye – Hatay Köprüsü Güçlendirme Projesi
Türk mühendisler, eski köprüleri CFRP kullanarak güçlendirdi. Sonuç olarak, FRP malzemeler depreme karşı dayanıklılığı artırdı.
Maliyet Analizi ve Köprü Güçlendirme
- Başlangıç Maliyetleri: CFRP malzemeler çeliğe kıyasla daha pahalı ancak işçilik ve bakım maliyetleri açısından tasarruf sağlıyor.
- Uzun Vadeli Tasarruf: CFRP, korozyona dayanıklı olduğu için bakım ihtiyacı azaldığından maliyetleri düşürüyor.
- Kullanıcı Maliyeti: Trafik kesilmeden yapılan güçlendirme projeleri, uzun vadede yakıt ve zaman maliyetlerini azaltıyor.
Sürdürülebilirlik ve Çevresel Etkiler
- Karbon salınımı azaltımı: Yeni köprü inşası yerine mevcut yapıyı güçlendirmek, malzeme ve enerji tasarrufu sağlıyor.
- Kaynak tüketimi: CFRP’nin hafif olması, nakliye ve montaj sürecinde enerji tasarrufu sağlıyor.
- Uzun ömürlü yapı kullanımı: Korozyona dayanıklı CFRP malzemeler, çevresel zararları minimuma indiriyor.
Sonuç
Mühendisler, köprü güçlendirme yöntemlerini mevcut yapıların dayanıklılığını artırmak için kullanıyor. CFRP malzemeler, hafifliği ve dayanıklılığı sayesinde en çok tercih edilen yöntemlerden biri haline geliyor. Gelecekte ön gerilmeli FRP sistemleri, akıllı malzemeler ve robotik güçlendirme teknolojileri köprü onarımlarında yaygın olarak kullanılacak. Bu gelişmeler sayesinde, köprüler daha güvenli, ekonomik ve sürdürülebilir hale gelecek.
